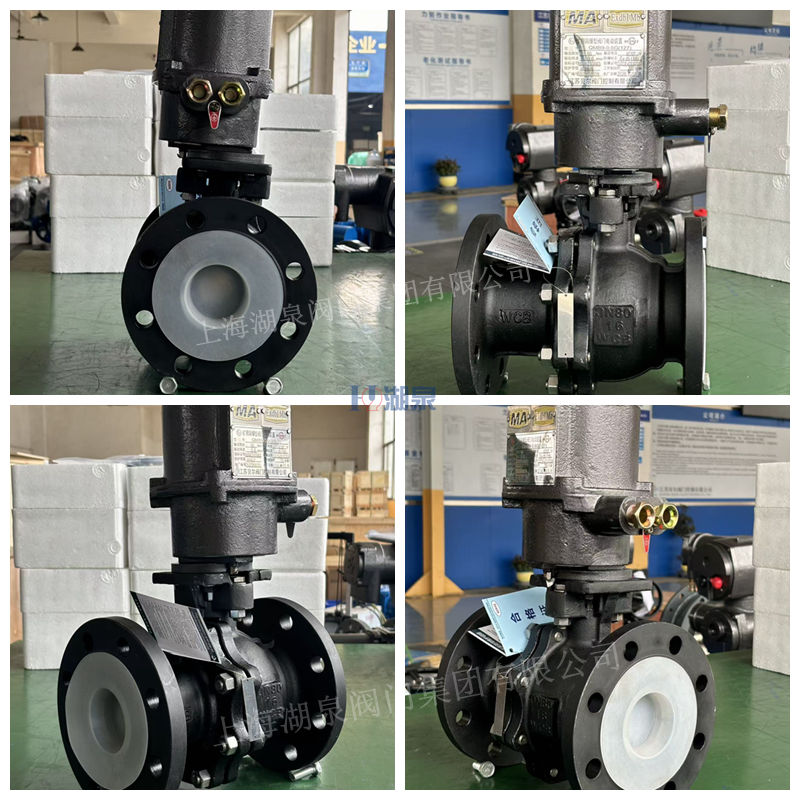

QMB9-0.6G(127)礦用隔爆型電動球閥是一款專為煤礦井下及其他爆炸性危險環境設計的自動化閥門控制設備。其型號含義通常解讀為：QMB代表礦用隔爆型閥門電動裝置，數字“9”可能關聯輸出轉矩等級（如90N·m），‌“0.6G”表示輸出轉速約為0.6轉/分鐘，‌“127”指額定工作電壓為交流127V，‌“DN80”則標明閥門的公稱通徑為80毫米。‌

一、核心設計與認證

該產品針對煤礦特殊工況設計，結構緊湊、重量輕，便于集成到自動化控制系統（如DCS）中。‌其設計與制造嚴格遵循國家防爆安全標準，性能符合GB3836.1-2010《爆炸性環境 第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》等規定，防爆標志為ExdⅠ Mb，‌確?？稍诤屑淄?、煤塵等爆炸性混合物的礦井環境中安全使用。‌

二、主要技術參數‌

• ‌電源與控制‌：額定工作電壓為單相AC127V，頻率50Hz。‌15控制方式多樣，可接受開關量信號、4-20mA模擬信號或總線協議。‌
• ‌輸出特性‌：參考同類產品規格，輸出公稱轉矩可達90N·m，輸出轉速約為0.6r/min。‌
• ‌閥體與介質‌：閥門口徑覆蓋DN15至DN800，DN80屬于常規規格。‌1閥體材質可選WCB鑄鋼或304/316系列不銹鋼，密封材料常用橡膠。‌適用介質壓力范圍通常為PN0.6~16MPa，介質溫度一般不超過80℃。‌
• ‌工作環境‌：
  • 環境溫度：-20℃ 至 +40℃。‌
  • 相對濕度：≤95%（+25℃時）。‌
  • 大氣壓力：80～110kPa。‌
  • 海拔高度：≤2000m。‌
  • 允許在無強烈顛簸震動、無滴水侵入的場所使用。‌

三、功能與性能特點

• ‌高安全性‌：控制箱具備短路、過載、欠壓、過力矩、斷相及相序識別與自動糾正等多重電氣保護功能。‌采用隔爆快開門結構，便于維護，并設有防止誤操作的機械及電器聯鎖。‌
• ‌操作便捷‌：球閥僅需旋轉90°即可完成全開或全閉，啟閉迅速。‌具備行程控制、遠方/就地控制切換功能，并配有開閥、關閥、故障及閥位開度顯示等運行監視指示。‌
• ‌可靠密封‌：采用金屬閥座或高性能塑料密封面設計，密封性好。‌在全開或全閉狀態時，球體與閥座密封面與介質隔離，減少了介質對密封面的侵蝕。‌
• ‌流體阻力小‌：其流道阻力系數與同長度管段相當，有利于系統流暢運行。‌
• ‌維護方便‌：結構相對簡單，密封圈通常為活動式設計，便于拆卸更換。‌

四、典型應用場景

該閥門電動裝置主要用于控制球閥、蝶閥等，特別適用于煤礦的消防、降塵系統，以及井下中央水泵房射流泵、真空泵等設備的自動化控制。‌其一體化設計可直接與自動化控制系統銜接，實現遠程或程序控制

五、安裝與使用注意事項

安裝時需確保環境符合產品工作條件要求，連接軸與支架固定可靠。接線應參照產品提供的接線圖，根據選擇的控制方式（如直接電平控制或額定電壓控制）正確連接電源與控制信號線。‌閥門在投入使用前應按規定進行強度與密封性試壓。‌
