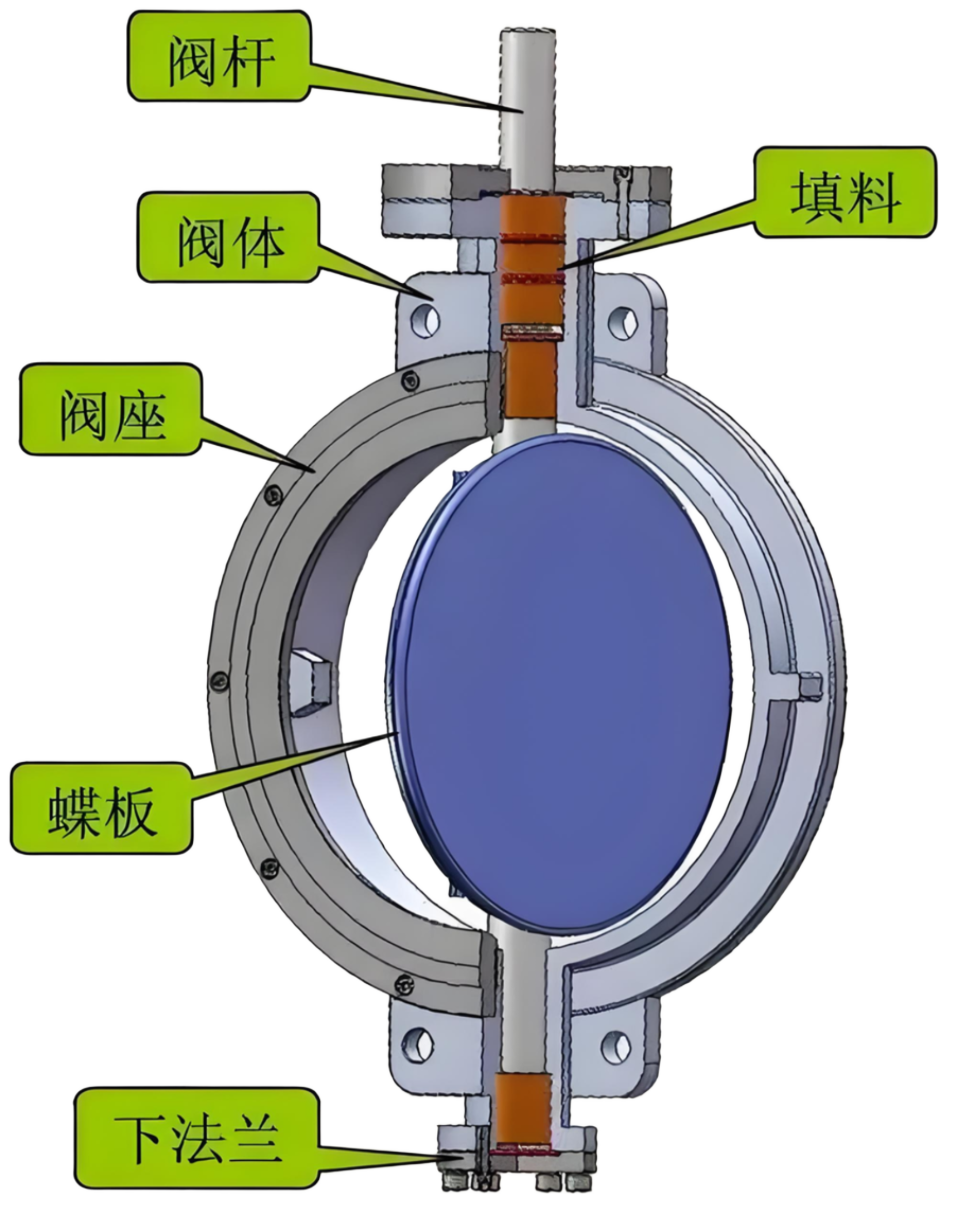

‌一、結構尺寸對比（DN80）‌

‌二、典型型號示例‌

• ‌法蘭式蝶閥‌

  • D41X-10Q（中線軟密封）‌‌
  • D342X-16Q（雙偏心軟密封）‌‌
  • D343H-10C（三偏心硬密封）‌‌

• ‌對夾式蝶閥‌

  • D373W-25R（多層次硬密封不銹鋼）‌‌
  • D341X-1.6C（軟密封，帶蝸輪）‌‌

‌三、安裝技術規范要點‌

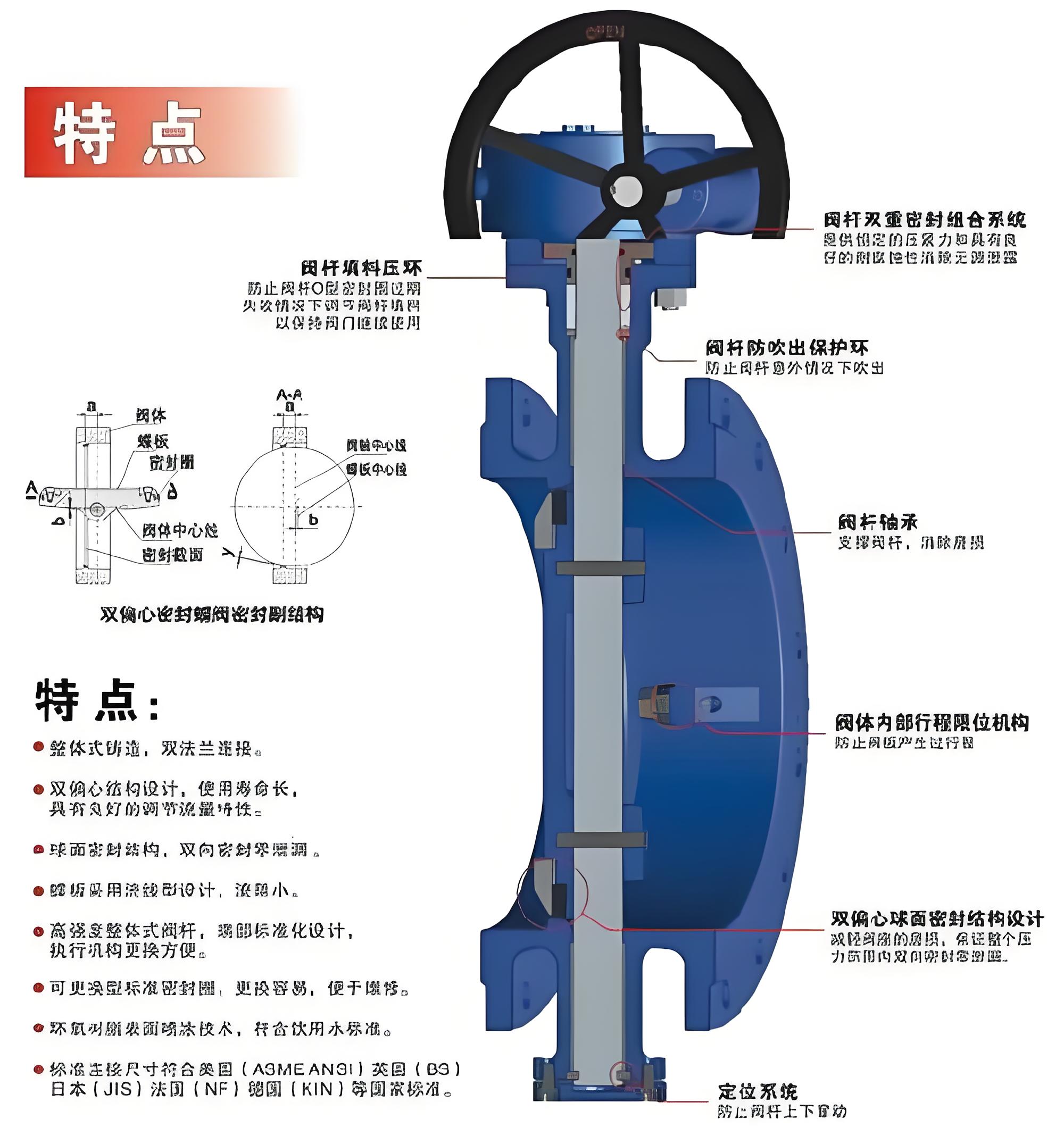

• ‌法蘭式蝶閥‌

  • 需與管道法蘭對齊，使用螺栓連接兩端法蘭。
  • 安裝時注意法蘭密封面清潔、平行，避免偏心受力。
  • 適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 ‌‌。

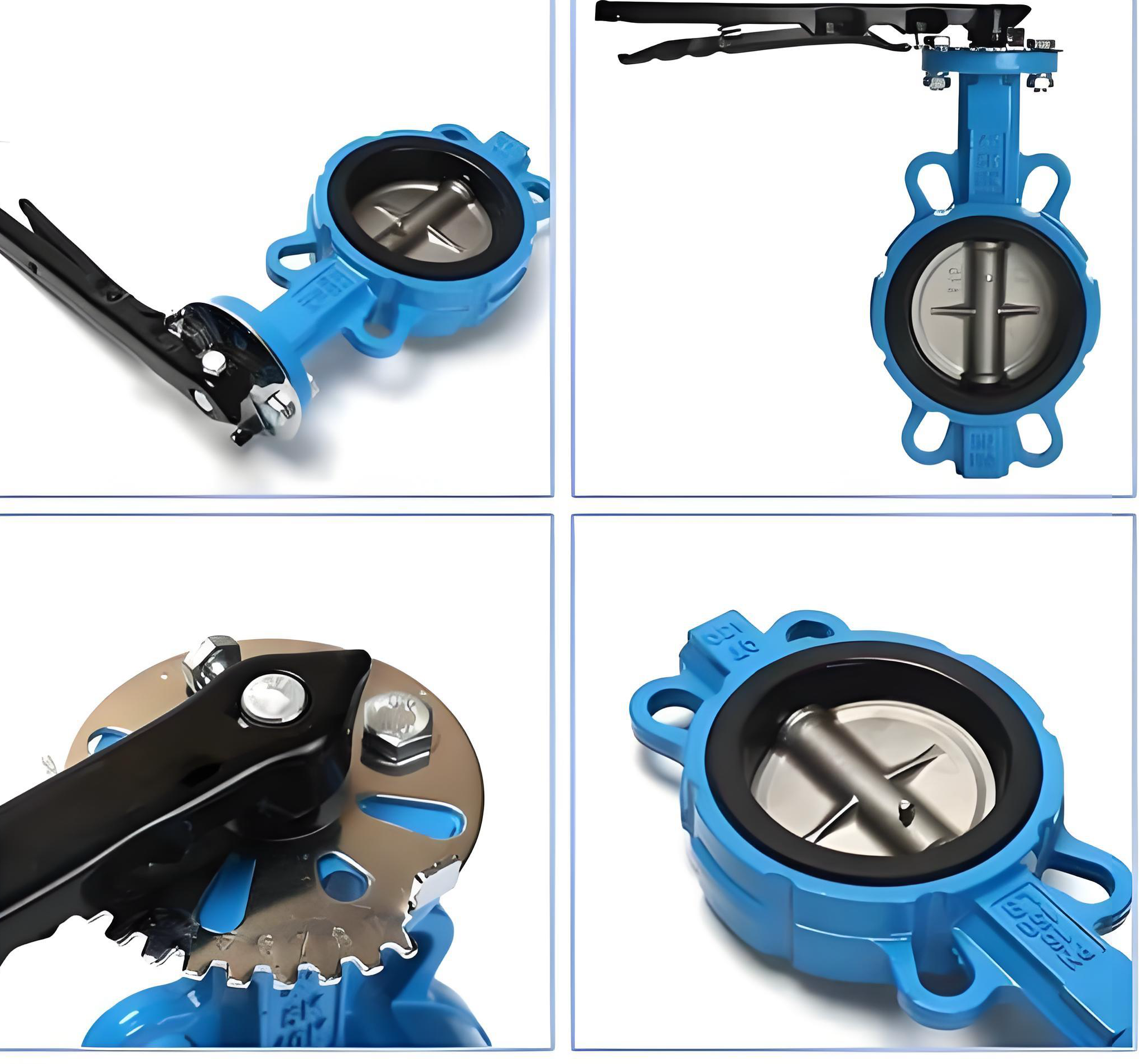

• ‌對夾式蝶閥‌

  • 安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
  • 要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
  • 結構緊湊、重量輕，適用于空間受限場合 ‌‌。

• ‌通用規范‌

  • 執行標準：GB/T 12238-2008（蝶閥通用技術條件）‌‌。
  • 壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）‌‌。
  • 工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ ‌‌ 。
