Q941F-16C dn300電動球閥是什么意思？什么閥門型號

[ 2022-08-17 ]

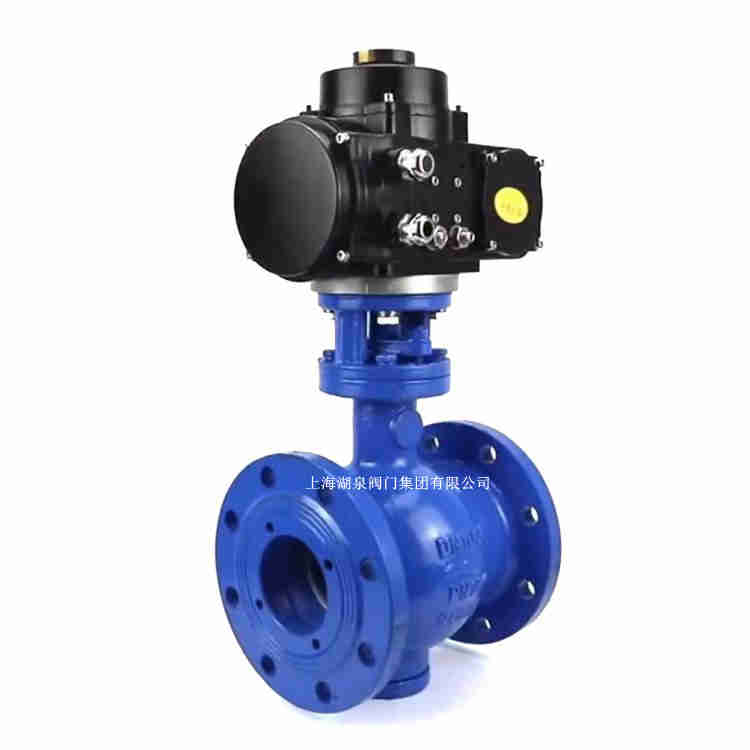

Q941F-16C dn300電動球閥是什么意思？什么閥門型號？Q941F-16C是電動球閥的型號，電動鑄鋼法蘭球閥！

Q閥門代號：表示球閥；
9驅動形式：表示電動；
4連接方式：法蘭連接；
1結構形式：浮動直通式；
F密封材料：氟塑料；
16閥門原壓力：1.6mpa 16公斤
C閥體材質：鑄鋼
dn300：口徑300

電動球閥型號編制方法及說明：

電動球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
電動球閥名稱代號：Q表示球閥；
電動球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
電動球閥連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
電動球閥結構型式代號：
浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；150LB表示美標磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
