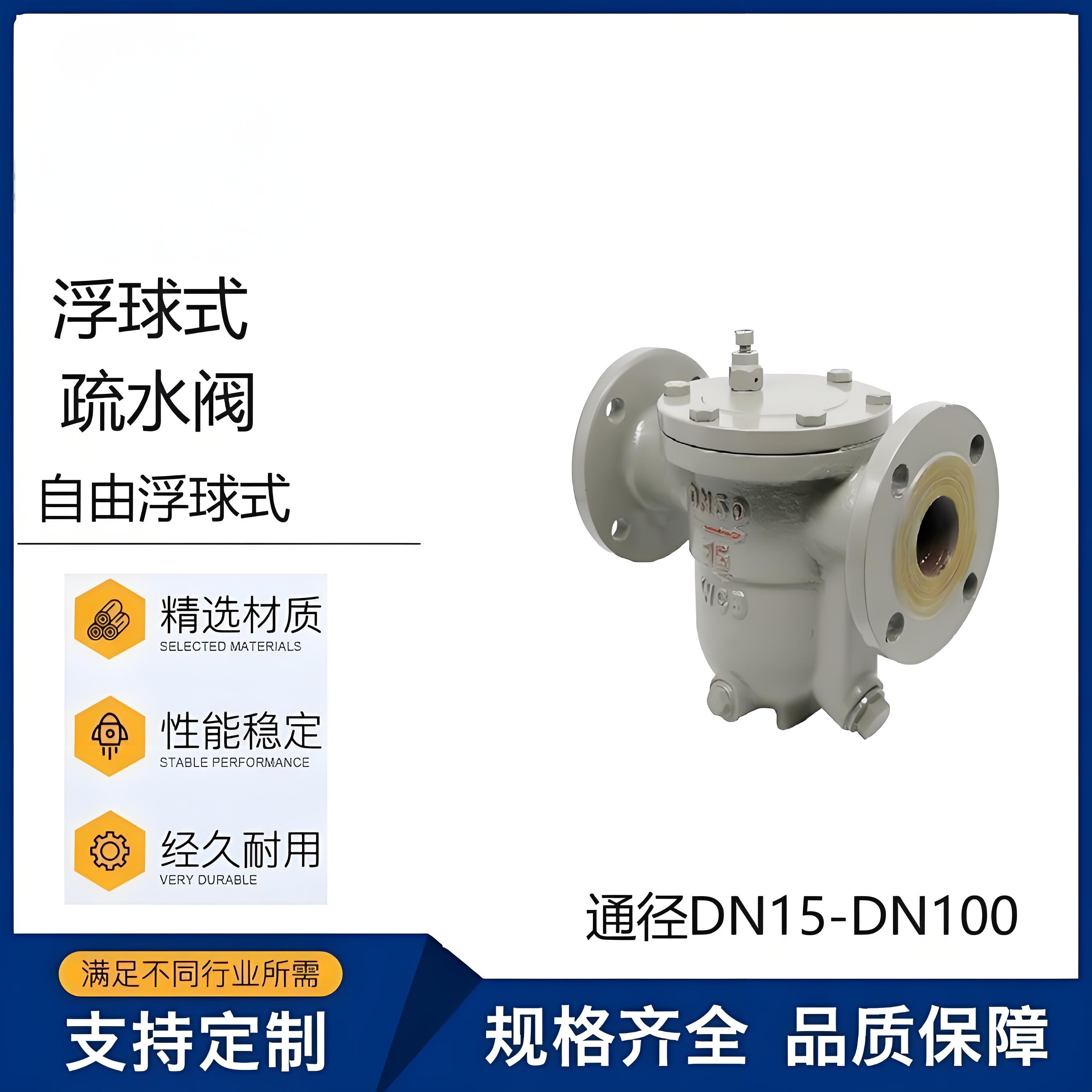

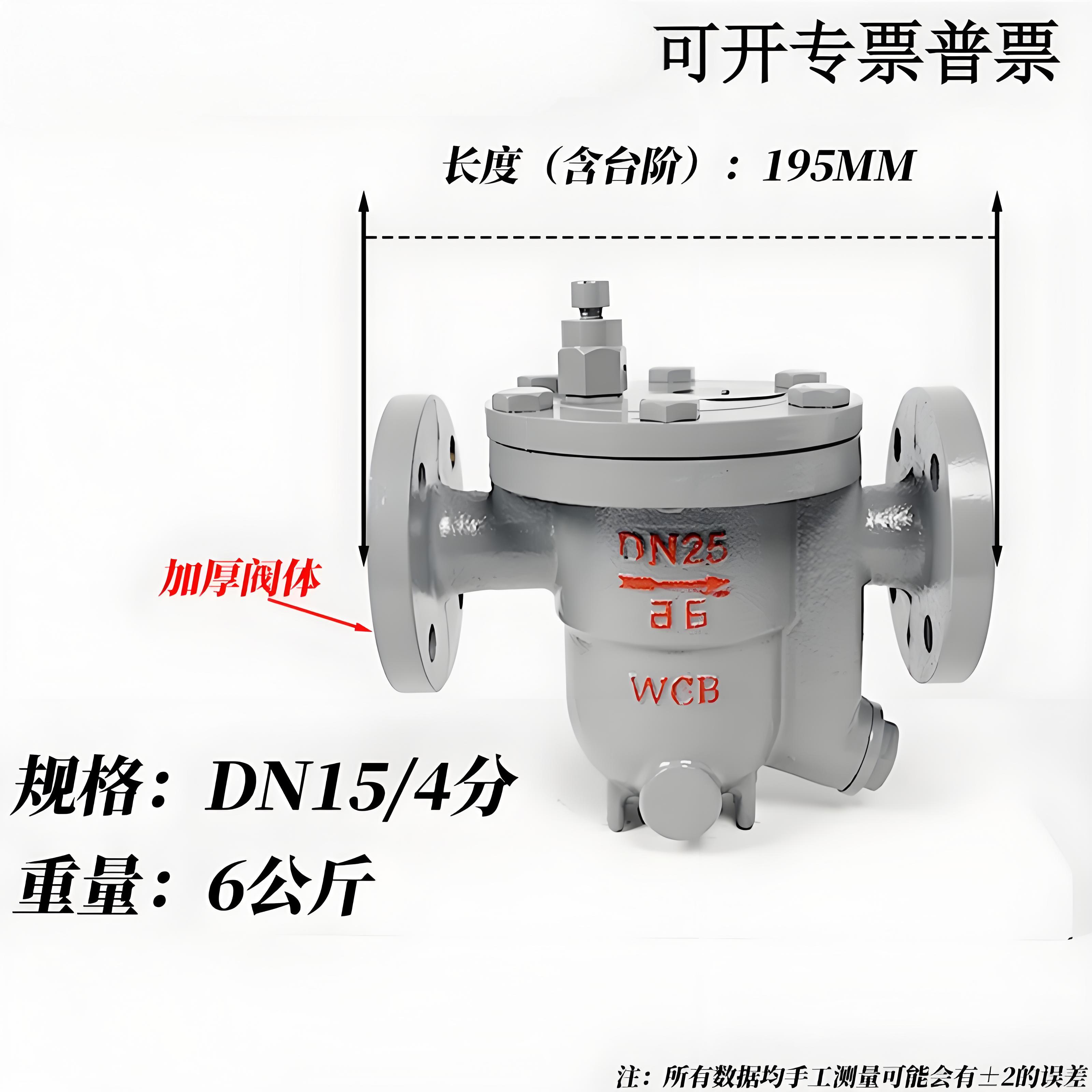

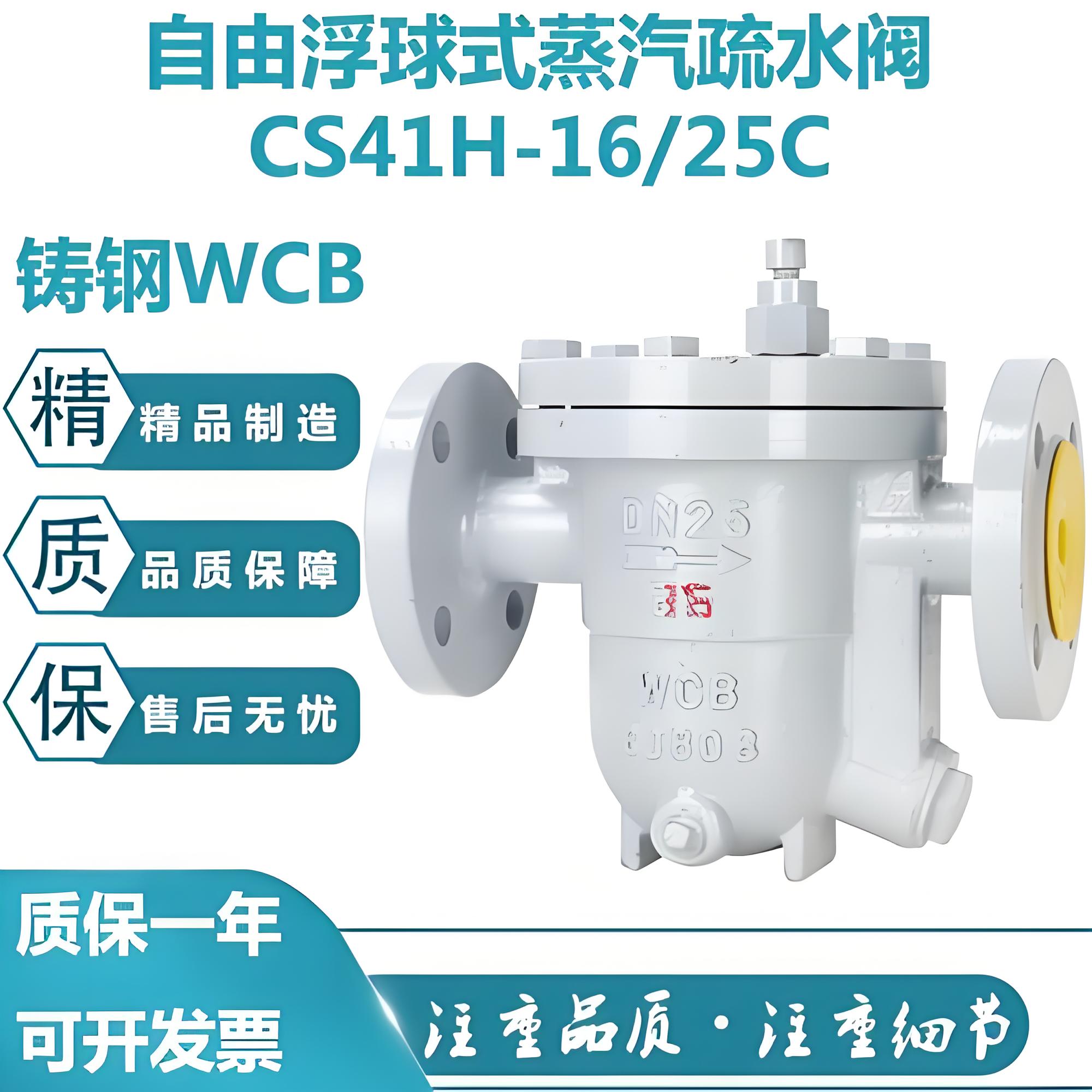

疏水閥\CS41H-40 DN25工作原理及安裝示意圖
CS41H-40 DN25疏水閥 的工作原理是基于浮力原理和溫度感應原理。該疏水閥內部有一個精細研磨的不銹鋼空心浮球，這個浮球既是浮子也是啟閉件。當管道內出現空氣和低溫冷凝水時，手動排空氣閥會迅速排除不凝結氣體，疏水閥開始進入工作狀態。隨著低溫冷凝水流進疏水閥，凝結水的液位上升，浮球也隨之上升，從而開啟閥門。當裝置溫度上升到飽和溫度時，自動排空氣閥已經關閉，裝置進入正常運行狀態。此時，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量。當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。由于閥座總處于液位以下，形成水封，實現水、汽自然分離，達到無蒸汽泄漏的效果。
結構特點
CS41H-40 DN25疏水閥的結構簡單，內部只有一個不銹鋼空心浮球，無易損零件，使用壽命長。其閥座總處于液位以下，形成水封，無蒸汽泄漏。此外，該疏水閥還具有自動排空氣功能，能夠在裝置啟動時迅速排除不凝結氣體，確保設備高效運行。
應用場景
CS41H-40 DN25疏水閥適用于各種需要高效排水的場合，特別是在蒸汽系統和熱交換器中表現優異。其優良的密封性和耐久性使其在大型設備和換熱站設備中特別適用，能夠確保系統的穩定運行和高效排水。
主要零件材料
| 主要零件 | 材料 |
|---|---|
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥座 | 不銹鋼 |
| 過濾器 | 不銹鋼 |
主要外型及連接尺寸
| 尺寸 | 型號 | CS11H-16C | |||||
|---|---|---|---|---|---|---|---|
| 口徑DN | 15 | 20 | 25 | 32 | 40 | 50 | |
| L | 150 | 150 | 150 | 270 | 280 | 290 | |
| H | 195 | 195 | 195 | 250 | 290 | 300 | |
| H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
| 產品型號 | 口徑 | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | L | H | D | D1 | D2 | b | f | Z-Φd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
| CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
| CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | |
